‘สถานีไฟฟ้าย่อย’ สำคัญอย่างไรในระบบ Transmission Line

การก่อสร้าง

เคยสงสัยไหมว่า ‘สถานีไฟฟ้าย่อย’ สำคัญอย่างไรในระบบ Transmission Line? การเดินทางของพลังงานไฟฟ้าที่เราใช้งานกันในภาคอุตสาหกรรมและครัวเรือน นั้นเดินทางผ่านระยะทางหลายร้อยกิโลเมตรโดยสูญเสียพลังงานน้อยที่สุดได้อย่างไร?

Transmission Line คือ สายส่งไฟฟ้าแรงสูง คือองค์ประกอบสำคัญของระบบไฟฟ้า มีหน้าที่เป็นโครงข่ายขนาดใหญ่สำหรับลำเลียงพลังงานไฟฟ้าที่โรงงานไฟฟ้าผลิตได้ ส่งออกไปสู่สถานีไฟฟ้าแรงสูง (Substation) ซึ่งเป็นจุดเชื่อมต่อระบบ (Interconnection Point) จนถึงระดับแรงดันต่ำ ก่อนกระจายเข้าสู่ระบบสายจำหน่ายจนถึงผู้ใช้ไฟฟ้า และพลังงานไฟฟ้าที่ผลิตจากโรงไฟฟ้าไม่สามารถนำมาต่อตรงเข้าบ้านเรือนหรือโรงงานได้ทันที เพราะพลังงานไฟฟ้าที่ผลิตได้นั้นมักมีแรงดันมหาศาล เพราะอาจทำให้เกิดอันตรายจากการอาร์กไฟฟ้า (Arc Flash) หรือการระเบิดอย่างรุนแรงจากพลังงานความร้อนที่สูงมาก จากการลัดวงจรผ่านอากาศของกระแสไฟฟ้า จึงจำเป็นต้องมี “สถานีไฟฟ้าย่อย” ที่ช่วยทำหน้าที่ลดแรงดันลงมาให้อยู่ในระดับที่ปลอดภัยก่อนนำไปใช้งาน

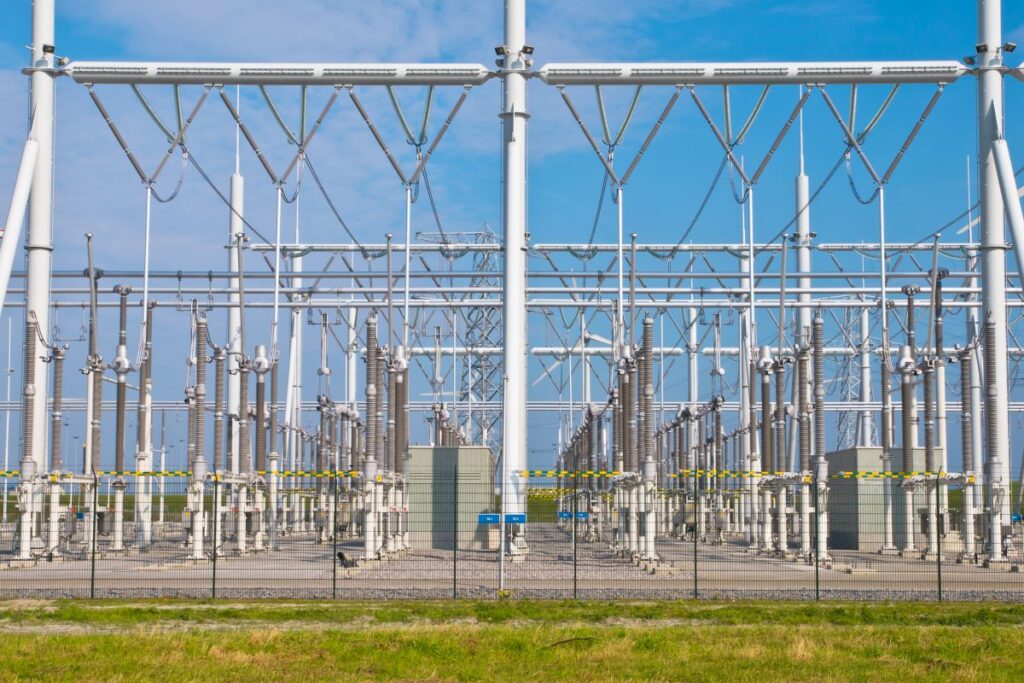

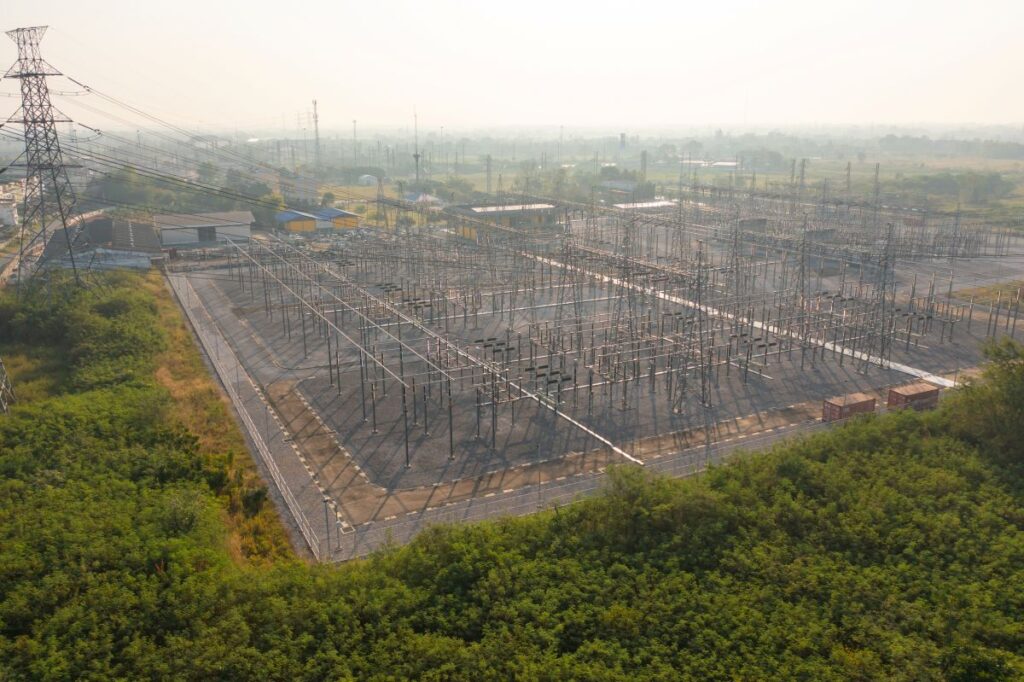

สถานีไฟฟ้าย่อย (Substation)

คือศูนย์กลางสำคัญของระบบส่งกำลังไฟฟ้า (Transmission Line) ทำหน้าที่แปลงระดับแรงดันไฟฟ้าให้สูงขึ้นก่อนส่งออกไป และลดแรงดันลงเมื่อถึงปลายทางเพื่อความปลอดภัย และควบคุมการไหลของพลังงานไฟฟ้าระหว่างโรงไฟฟ้ากับผู้ใช้งาน

มีบทบาทสำคัญในการปรับเปลี่ยนแรงดันไฟฟ้า ควบคุมการจ่ายไฟ และปกป้องระบบจากความเสียหาย ไม่เช่นนั้นสายส่งไฟฟ้าระดับแรงดันสูงจะไม่สามารถส่งพลังงานลงมาให้บ้านเรือนหรือโรงงานใช้งานได้อย่างปลอดภัย และเป็นอันตรายต่อผู้ใช้ไฟฟ้าทั่วไป

หน้าที่หลัก

การปรับระดับแรงดันไฟฟ้า (Voltage Transformation):
ใช้หม้อแปลงกำลัง (Power Transformer) ในการแปลงแรงดันไฟฟ้า เช่น แปลงแรงดันสูงจากสายส่ง (เช่น 115 kV, 230 kV, หรือ 500 kV) ลงมาเป็นแรงดันปานกลาง (เช่น 22 kV หรือ 33 kV) เพื่อส่งต่อเข้าสู่ระบบจำหน่าย (Distribution System) หรือทำหน้าที่ ลดแรงดันไฟฟ้า แรงสูงจากสายส่งลงมาให้อยู่ในระดับที่ปลอดภัยและเหมาะสม ก่อนจ่ายเข้าสู่บ้านเรือนและโรงงาน
การตัดต่อและควบคุมวงจร (Switching Operations):
ทำหน้าที่เป็นจุดเชื่อมต่อหรือแยกสายส่งไฟฟ้าหลายเส้นเข้าด้วยกัน ช่วยให้ศูนย์ควบคุมระบบกำลังไฟฟ้าสามารถสลับสายส่ง สับเปลี่ยนเส้นทางการจ่ายไฟ หรือแยกส่วนที่เป็นปัญหาออกได้โดยไม่ต้องดับไฟทั้งระบบ
การป้องกันความเสียหายของระบบ (Protection & Isolation):
ติดตั้งอุปกรณ์ป้องกัน เช่น เซอร์กิตเบรกเกอร์ (Circuit Breaker) และรีเลย์ป้องกัน (Protection Relay) ซึ่งจะทำงานตัดวงจรโดยอัตโนมัติภายในเวลาไม่กี่มิลลิวินาทีเมื่อเกิดไฟฟ้าช็อต ฟ้าผ่า หรือแรงดันเกิน เพื่อป้องกันสายส่งและหม้อแปลงเสียหาย
การปรับปรุงคุณภาพกำลังไฟฟ้า (Power Quality Control):
ทำหน้าที่ปรับปรุงและควบคุมคุณภาพไฟฟ้าให้เสถียร เช่น การควบคุมกำลังไฟฟ้าแฝง (Reactive Power) ผ่านอุปกรณ์อย่าง Capacitor Bank หรือ Shunt Reactor เพื่อให้แรงดันไฟฟ้าปลายทางไม่ตกหรือสูงเกินไป และเพื่อรักษาระดับแรงดันให้คงที่ ช่วยลดการสูญเสียกำลังไฟฟ้าระหว่างการส่ง

สถานีไฟฟ้าย่อยจึงนับเป็น “ตัวกลางปลอดภัยครบวงจร” ที่คอยปกป้อง “สายส่ง” (Transmission line) ไม่ให้พังเสียหาย ทั้งยังช่วยเรื่องระบบไฟ ให้มีความมั่นคง ใช้งานได้อย่างมีประสิทธิภาพ ให้สามารถใช้ไฟฟ้าแรงดันต่ำในระดับที่ปลอดภัยต่อชีวิตและทรัพย์สิน
